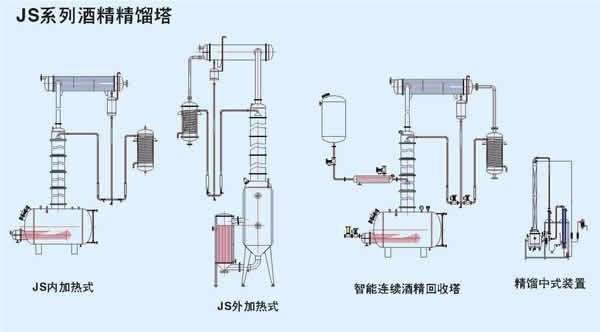

1.JS系列酒精精馏塔
用途:本设备适用于酒精、甲醇、丙酮等与水的二元混合物的精馏分离,是一种高效精馏设备。
特点:
a.采用不锈钢丝网填料,比表面积大,气液接触充分,气体阻力小。
b.设备主要由塔釜、塔节、冷凝器、冷却器、连接管等组成。
c.该设备采用全冷凝自流回流方式,操作简单方便,可配PLC自动控制。
参数/型号 |
JS-200 |
JS-300 |
JS-400 |
JS-500 |
JS-600 |
JS-800 |
回收能力(kg/h) |
40-60 |
80-100 |
140-180 |
280-320 |
400-500 |
650-700 |
塔釜容积(L) |
900 |
1100 |
1600 |
2000 |
2500 |
2700 |
加热面积(m2) |
1.5 |
3 |
5.0 |
8 |
12 |
20 |
冷凝面积(m2) |
4.5 |
9 |
16 |
25 |
36 |
60 |
冷却面积(m2) |
1 |
1.5 |
3 |
3 |
3 |
3 |
蒸汽用量(kg/h) |
80 |
160 |
320 |
560 |
1200 |
2000 |
冷却水量(t/h) |
3 |
6 |
12 |
16 |
24 |
40 |
外形尺寸(m) |
1.5x1x8 |
2x1.2x10 |
2.5x1.5x12 |
3x1.6x13 |
3.5x2x13 |
3.5x2x14 |
