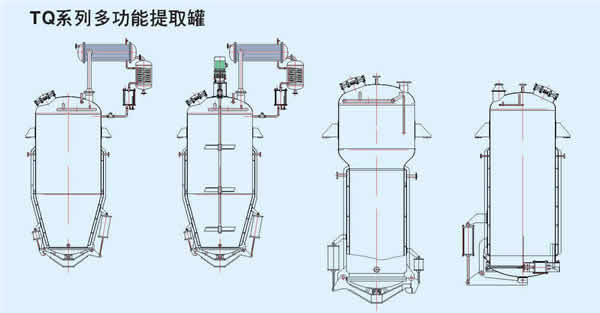

TQ系列多功能提取罐
用途：
本设备适用于制药、生物、食品、化工等行业，常用于中草药的有效成份及芳香油的提取，是中药生产中的常用设备。
特点：
a.严格按压力容器规范制作，内外精密抛光，符合GMP要求。
b.设备主要由主罐、消泡器、冷凝器、冷却器、油水分离器、过滤器等组成。
c.设备的主要形式有直筒式、正锥式、磨茹式、倒锥式等，可根据需要装备搅拌装置。
d.出渣门有多种形式供用户选择，有双气缸式、多气缸式、螺旋式、齿合式。
e.根据客户需要可加大出液时的过滤面积，以提高生产效率。
技术参数：
|
参数/型号 |
TQ-0.5m3 |
TQ-1.0m3 |
TQ-2.0m3 |
TQ-3.0m3 |
TQ-5.0m3 |
TQ-6.0m3 |
TQ-8.0m3 |
|
提取罐容积（L） |
500 |
1000 |
2000 |
3000 |
5000 |
6000 |
8000 |
|
夹套工作压力（MPa） |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
|
内胆工作压力（MPa） |
常压 |
常压 |
常压 |
常压 |
常压 |
常压 |
常压 |
|
加热面积（m2） |
2.5 |
3.6 |
4.7 |
6.5 |
8.5 |
11 |
13 |
|
冷凝面积（m2） |
3.8 |
5.4 |
7.1 |
9.8 |
12.8 |
16.5 |
19.5 |
|
冷却面积（m2） |
0.5 |
0.5 |
1 |
1 |
1 |
1.5 |
1.5 |
|
蒸汽用量（kg/h） |
65 |
115 |
230 |
345 |
570 |
680 |
900 |
|
冷却水量（t/h） |
3 |
4 |
5 |
8 |
8 |
8 |
12 |
|
排渣门直径（mm） |
600 |
800 |
800 |
8000 |
1000 |
1000 |
1200 |
|
外形尺寸（m） |
1.5x1.5x4 |
3x3x5 |
3x3x6.2 |
3x3x6.5 |
3.5x3.5x7 |
4x4x7 |
4x4x8 |
